激光切割機開機復工前需要做同軸度測試，以確保激光切割機可以正常運行，避免因失誤導致開機異常。那激光切割機同軸度到底是哪兩個軸呢？

什么是同軸度調試

同軸度調試主要是指調整噴嘴出光孔與激光束的同軸度，要保障噴嘴中心與激光束中心在同一條直線上。從橫截面看過去，就是同心圓。

同軸度的影響

噴嘴出光孔與激光束的同軸度是影響切割質量優劣的重要因素之一。如果噴嘴出光孔與激光束不同軸，將會對切割質量有以下幾個方面的影響：

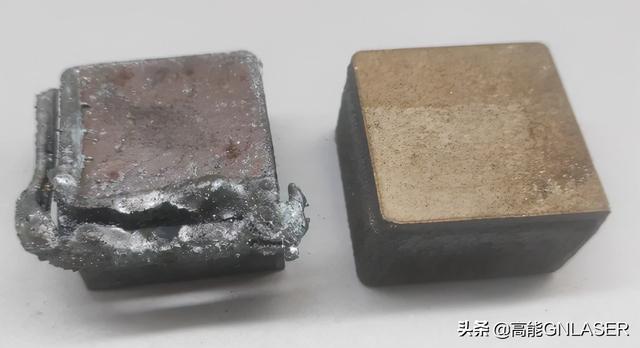

影響切割斷面

當切割氣體在噴出時，造成氣量不均勻，使切割斷面較容易出現一邊有熔漬，另一邊沒有的現象。對切割3mm以下的薄板，它的影響較?。辉谇懈?mm以上的板材時，它的影響就比較嚴重，有時會無法切割。

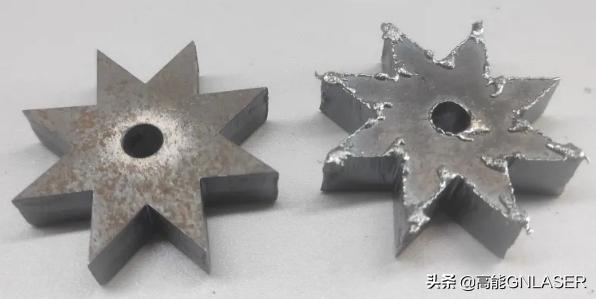

影響尖角質量

在切割有尖角或者角度較小的工件時，容易產生局部過熔現象；切割厚板時，可能無法切割。

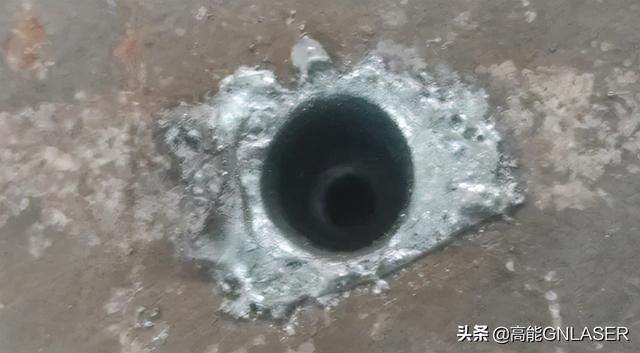

影響穿孔

在穿孔時具有不穩定性，時間不易控制。對厚板的穿透會造成過熔的情況，且穿透條件不易掌握；對薄板的穿孔影響較小。

設備同軸度應該怎么檢測調試呢？

同軸度檢測方法

噴嘴：尺寸1.2mm

工具：透明膠帶紙

方法：

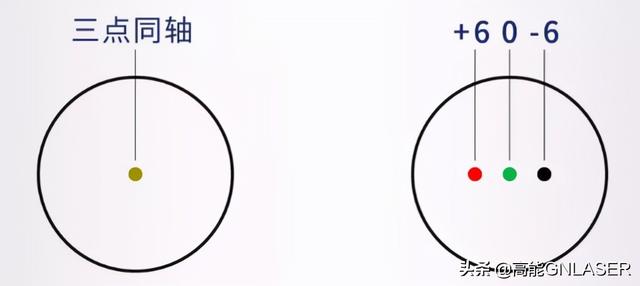

1、焦點0處調節同軸，使激光處于噴嘴中心；

2、焦點±6mm處打點出光；

3、若焦點0與±6mm打光點都處于噴嘴中心，則正常。

如下圖所示：

如果噴嘴出光孔與激光束不同軸，應該怎么調整？請看以下方法。

同軸度調整方法

1、在操作軟件上激光頭焦點回零，更改激光點射功率到10%；

2、更換為1.5mm口徑的噴嘴/單雙層都可以；

3、取一截透明膠帶貼到噴嘴平面上；

4、點擊激光點射按鈕并立即松開；

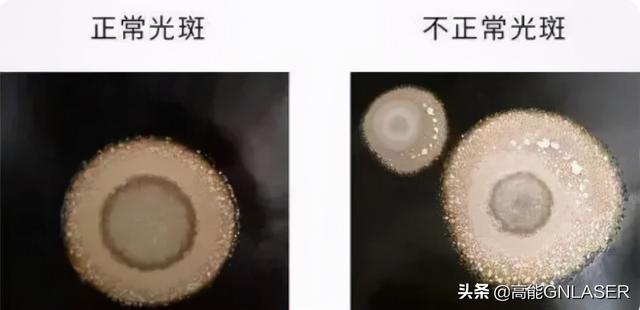

5、取下膠帶并查看膠帶印記（注意取下膠帶的時候不要隨意轉動方向）。查看膠帶印記，在印記上有一個孔徑大小的圓圈，觀察光點是否在噴嘴圓圈的正中心；

6、若光點不在噴嘴圓圈的正中心，那么需要通過內六角扳手旋轉左右兩顆螺絲來調整光斑所在位置。直到光點移動到圓圈中心（此過程需要反復測試調整）。

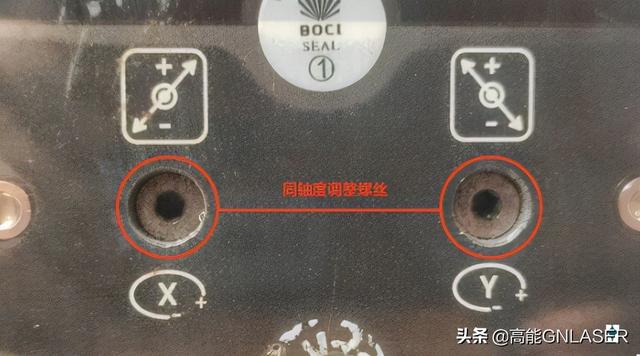

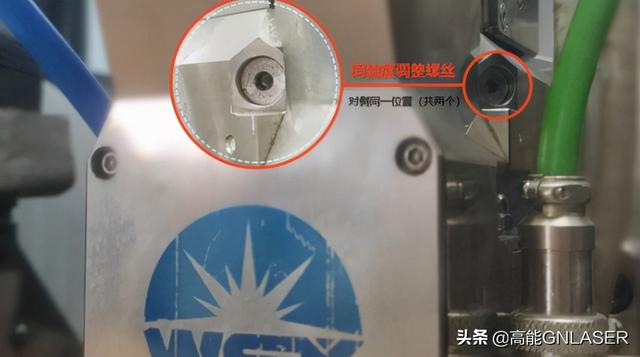

圖為萬順鑫切割頭螺絲位置示意圖

圖為柏楚切割頭螺絲位置示意圖

螺絲位置因品牌不同略有差異，請以實際位置為準。

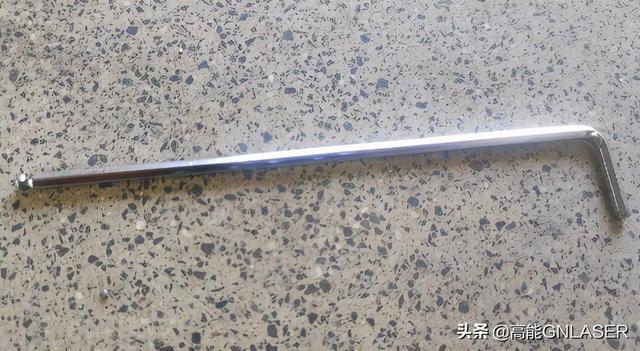

內六角扳手

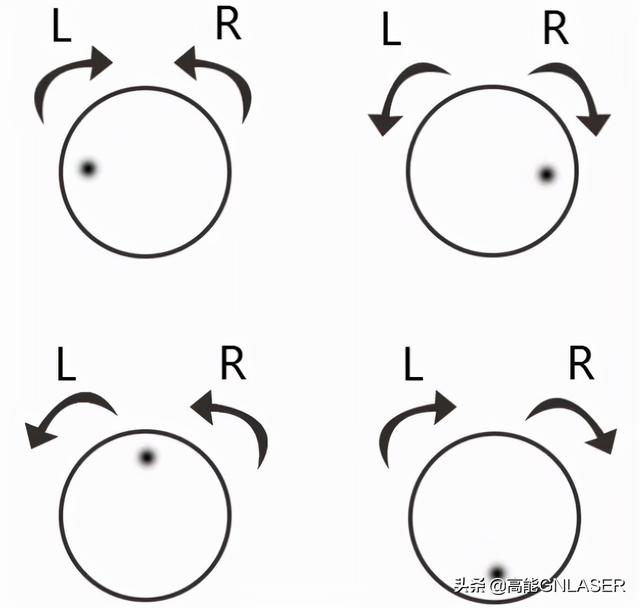

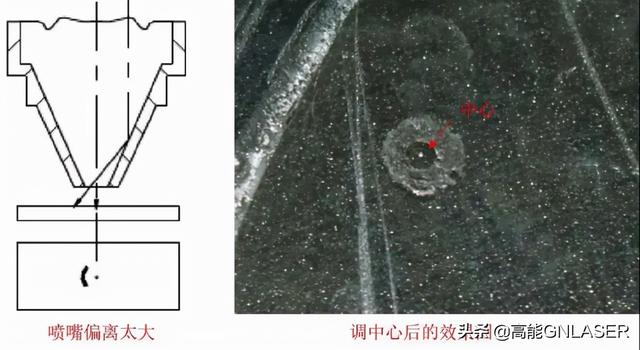

調整方式如下圖所示：

噴嘴出光孔與激光束的同軸度是造成切割質量優劣的重要因素之一，尤其是切割的工件越厚時，它的影響就更大。因此，必須調整噴嘴出光孔與激光束的同軸度，才能獲得更好的切割斷面。
