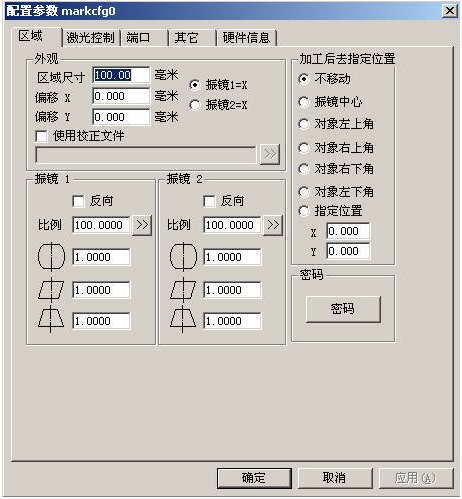

激光打標機區域參數如圖10-20所示。

區域尺寸：振鏡對應的實際最大標刻范圍。

振鏡1=x ：表示控制卡的振鏡輸出信號1作為用戶坐標系的x軸。

振鏡2=x ：表示控制卡的振鏡輸出信號2作為用戶坐標系的x軸。

偏移X：表示振鏡中心偏移場鏡中心的X向距離。

偏移Y：表示振鏡中心偏移場鏡中心的Y向距離。

使用校正文件：指我們使用外部校正程序（corfile.exe）生成的校正文件來對振鏡進行校正。詳細說明見《corfile.exe程序使用說明》。

反向：表示當前振鏡的輸出反向

表示桶形或枕形失真校正系數,默認系數為1.0(參數范圍0.875-1.125) 。假如您所設計的圖形如圖10-21所示，而加工出的圖形如圖10-22或10-23所示。對于圖10-22的情況，則增大X軸變形系數；對于圖10-23的情況，則減小X軸變形系數。

表示平行四邊形校正系數,默認系數為1.0(參數范圍0.875-1.125) 。假如您所設計的圖形如圖10-21所示，而加工出的圖形如圖10-24所示，則需要調整此參數來校正。

比例: 伸縮比例，默認值為100%。當標刻出的實際尺寸和軟件圖示尺寸不同時，需要修改此參數。當標刻出的實際尺寸比設計尺寸小時，增大此參數值；當標刻出的實際尺寸比設計尺寸大時，減小此參數值。

注意：如果激光打標機振鏡有變形，則必須先調整完變形后再調整伸縮比例。

設置比例時，可以直接按下，此時，將彈出圖10-25所示的對話框，我們可以將軟件里設置的尺寸和測量出來的實際打標尺寸輸入，軟件將自動計算伸縮比例。

圖10-25 設置比例

加工后去指定位置：設置當前加工完畢后讓振鏡移動到指定的位置。

密碼：設定“參數”密碼，只有輸入密碼后才能進入“參數”設置對話框。
