1.在工作區創建一個文本。

2.在左側對象屬性表里勾選“使能變量文本”。

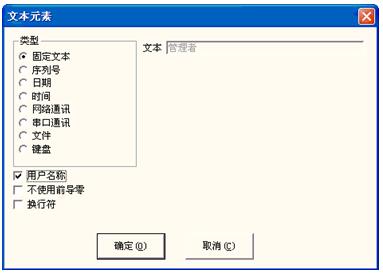

3.點擊“增加”按鈕，彈出“文本元素”對話框。

“序列號”元素是加工過程中按固定增量改變的文本元素。

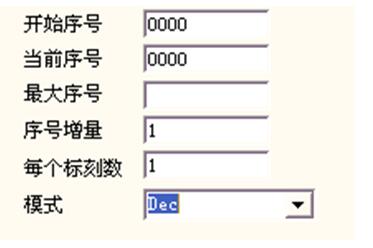

當用戶選擇了“序列號”元素時在文本元素對話框中會自動顯示出序列號元素的參數定義，如下圖所示。

開始序列號：指當前要加工的第一個序列號。

當前序列號：指當前要加工的序列號。

序號增量：指當前序列號的增加量?？梢詾樨撝?，當設置為負值時表示序列號遞減。

如當前序列號的增加量為1時，如果開始序號是0000時，則每個序號會在前一序號的基礎上加1，如0000，0001，0002，0003……9999,當序號到9999時，系統會自動返回到0000。

如當前序列號的增加量為5時，如果開始序號是0000時，則序號列為0000，0005，0010……其他以此類推。

每個標刻數：指每個序號要加工指定的數目后，才會改變序列號。然后再加工到指定的數目后，再次改變序列號，以此循環。

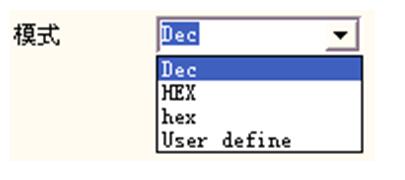

模式：指當前序列號的進制模式，如下圖所示。

Dec是指序列號按十進制進位，有效字符為“0－9”。

HEX是指序列號按大寫十六進制進位，有效字符為“A－F”。

hex是指序列號按小寫十六進制進位，有效字符為“a－f”。

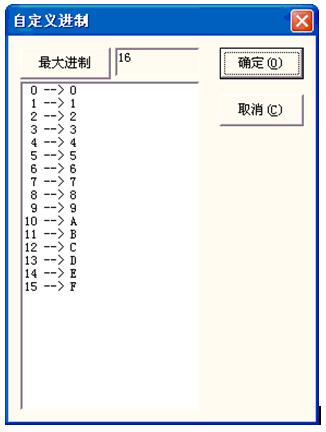

User define是指序列號按用戶自己定義的進制進位，選擇此項后，點擊設置系統會彈出如以下圖所示對話框。

用戶可以自定義5－64之間的任意進制，用戶只需要定義最大進制數，然后修改每個序號對應的文本就可以。

4.選擇序列號，填寫相應內容，點擊確定。

5.工作區文本自動變成序列號內容。
